數控車床車削加工Q235鋼球體工藝卡

發布時間：2020-08-05   作者：萬富鑫

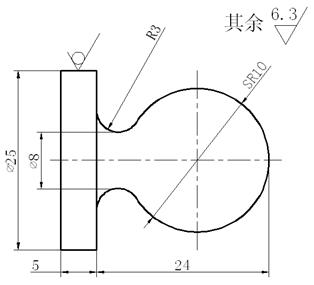

數控車床車削加工Q235鋼球體工藝卡
萬富鑫
數控車床加工工藝卡 產品型號 零件號 零件名稱 件數 第1頁
實訓產品 CG002 球體 1件 共1頁
零件加工路線 數控車床車削加工Q235鋼球體工藝卡 零 件 規 格
車間
D-3 		工序 材料 Q235鋼    Φ25圓棒
庫房 下料 重量 0.14 kg
車工 去毛刺 毛坯料尺寸：
Φ25×34mm
車工 粗車 零件技術要求
車工 精車 1. 表面無毛刺
車工 去毛刺
檢驗室 檢驗
序號 工步
名稱 		設備名稱 設備
型號 		工具編號 工具
名稱 		工序內容 單位工時 備注
1 找正 夾緊 普     通     車      床 CA6136   三爪卡盤、卡盤、刀架扳手 夾持毛坯外圓伸出40找正夾緊 2min
2 劃線   普通R圓弧刀、銼刀等 劃線長分別為10、20、24處 2min
3 切槽   圓弧刀在20至24長位置上移動切槽至Φ8 5min
4 車球面   車前面R10，車后面R10 15min R規R10
5 銼光切斷   用銼刀銼光球面后到總長切斷，去毛頭 5min
6 檢驗       0~150mm游標卡尺 5min
編制 張新華 審核   批準   會簽   編制日期 2005.5
